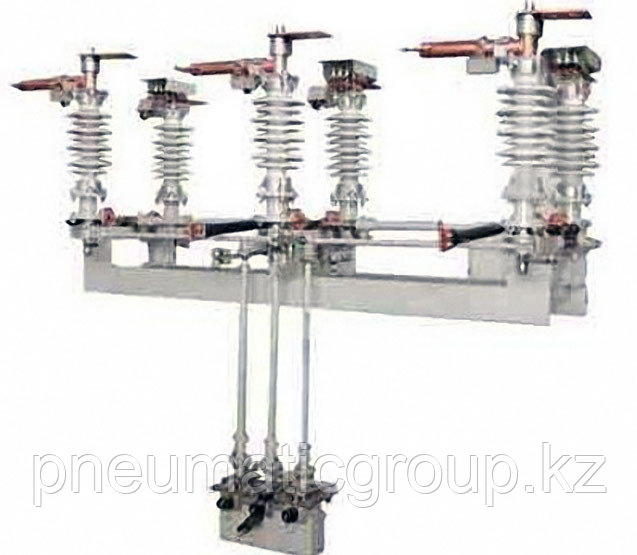

Разъединители РДЗ 35 кВ

от 1 Тг.

В наличии
Купить
Разъединители РДЗ 35 кВ
Разъединители РДЗ 35 кВ
от 1 Тг.
Купить
Перезвоните мне
  • +7 показать номер +77273334100 многоканальный
  • +77717651458 Алексей
  • +77777804174 Порошковая покраска
  • +77717651458 What app
Перезвоните мне
  • +7 показать номер +77273334100 многоканальный
  • +77717651458 Алексей
  • +77777804174 Порошковая покраска
  • +77717651458 What app
  • Контакты
    • Телефон:
      +77273334100, многоканальный
      +77717651458, Алексей
      +77777804174, Порошковая покраска
      +77717651458, What app
    • Контактное лицо:
      Юлия
    • Адрес:
      ул. Бродского 182, Алматы, Казахстан
    • Email:
      3334100@bk.ru

РАЗЪЕДИНИТЕЛИ
Разъединители наружные
Разъединители РДЗ-35 ― 110 кВ

Назначение разъединителей РДЗ:

Наружные разъединители РДЗ предназначены для включения и отключения обесточенных участков электрической сети высокого напряжения, а также заземления отключённых участков при помощи стационарных заземляющих ножей.

Конструкция разъединителей РДЗ:

Разъединители РДЗ состоят из отдельных полюсов, которые могут использоваться в однополюсном и трёх полюсном варианте установки на горизонтальной плоскости. Разъединители РДЗ-35 и Разъединители РДЗ-110 на класс напряжения 35 и 110 кВ на номинальный ток 1000 А допускают установку на вертикальной плоскости. Полюс разъединителя выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя, изоляционных колонн, токоведущей системы и заземляющего устройства.

Контактные ножи разъединителя на 1000А выполнены из двух медных параллельных шин, установленных "на ребро", один конец которых гибкими связями соединён с контактным выводом, а на другом образован разъёмный контакт. Контактные ножи разъединителей РДЗ на 2000 и 3150А состоят из двух контактных ножей на 1000А. В заземляющее устройство разъединителя входят ножи заземления, стационарно установленные на цоколе разъединителя РДЗ и неподвижный контакт, установленный на главном контактном ноже. Основные части разъединителей РДЗ, выполненные из чёрных металлов, имеют стойкое антикоррозийное покрытие ― горячий или гальванический цинк.

Условия эксплуатации наружных разъединителей РДЗ



  • Температура окружающей среды от +40С до -60С ― для исполнения УХЛ1;
    и от -10С до +45С ― для исполнения Т1;
  • Относительная влажность воздуха до 100% при температуре +25С;
  • Толщина корки льда до 10мм ― для разъединителей 35 и 110кВ;
    до 20мм ― для разъединителей 150 и 220кВ;
  • Скорость ветра без гололёда 40 м/с;
  • Скорость ветра с гололёдом не более 15 м/с;
  • Категория изоляции ― "А" или "Б";
  • Климатическое исполнение ― УХЛ1 и Т1.

Привод разъединителей РДЗ

Разъединители серии РДЗ приводятся в действие приводом ПРГ-2Б УХЛ1.

Условное обозначение разъединителей РДЗ

В структуре условного обозначения разъединителя РДЗ принято:

Р ― разъединитель;
Д ― двухколонковый;
З ― наличие заземлителей;
2 ― количество заземлителей;
35 ― номинальное напряжение;
Б - усиленное исполнение изоляции;
1000 ― номинальный ток;
НУХЛ ― климатическое исполнение;
1 ― категория размещения;



Технические данные разъединителей РДЗ

Параметр

Единица измерения

РДЗ ― 35 / 1000 НУХЛ1

РДЗ ― 35Б / 1000 НУХЛ1

РДЗ ― 35Б / 2000 НУХЛ1

РДЗ ― 35 / 3150 НУХЛ1

РДЗ ― 35Б / 1250 НТ1

РДЗ ― 110 / 1000 НУХЛ1

РДЗ ― 110Б / 1000 НУХЛ1

Номинальное напряжение

кВ

35

35

35

35

35

110

110

Наибольшее рабочее напряжение

кВ

40,5

40,5

40,5

40,5

40,5

126

126

Номинальный ток

A

1000

1000

2000

3150

1250

1000

1000

Ток электроди-намической стойкости

кА

63

63

80

125

80

80

80

Ток термической стойкости

кА

25

25

31,5

50

31,5

31,5

31,5

Длина пути утечки внешней изоляции

см

70

105

105

70

105

190

280

Масса

кг

56,5

62

70,5

64

56,5

166

182

Длина

мм

1030

1030

1030

1080

1030

2010

2010

Ширина

мм

540

540

540

540

540

950

950

Высота

мм

765

765

865

900

775

1510

1510

Время протекания тока термической стойкости

для главных ножей

для заземляющих ножей

с
