Назначение ограничителей перенапряжений ОПН-10 и ОПНп-10
Ограничители перенапряжений ОПН-10 и ОПНп-10 в фарфоровых (ОПН) или полимерных (ОПНп) покрышках на основе оксидно-цинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной нейтралью класса напряжения 6 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.

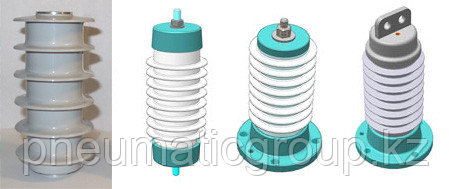

| Ограничитель перенапряжений | Ограничитель перенапряжений |
|
|
|
Ограничитель перенапряжений OПНп ― 10 УХЛ1
|
|
Основные технические характеристики ограничителей перенапряжений ОПН-10 и ОПНп-10
| Параметр ограничителя | ОПНп-10 УХЛ2 | ОПН-10 УХЛ1 | ОПНп-10 III УХЛ1 | |
| Номинальное напряжение, кВ | 10,0 | |||
| Наибольшее рабочее напряжение, кВ | 10,0; 10,5; 11,0; 11,5; 12,0; 12,7 | |||
| Остающееся напряжение при импульсном токе 1,2/2,5 мс с амплитудой 300 А, не более, кВ | 28.0 | 28.0 | 28.0 | |
| Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой: 1000 А, не более, кВ 5000 А, не более, кВ |
|
,0 |
| |
| Пропускная способность: 8/20 мкс с амплитудой, А 1,2/2,5 мс с амплитудой, А |
| |||
| Масса не более, кг | 1,4 | 4,2 | 2,0 | |
| Обозначение технических условий | ТУ 3414-004-31911579-2007 | |||
| Высота,мм | 160 | 250 | 180 | |
| Длина пути утечки внешней изоляции, см | 25 | 24,5 | 35,5 | 35,5 |
Назначение ограничителей перенапряжений ОПН-6 и ОПНп-6
Ограничители перенапряжений ОПН-6 и ОПНп-6 в фарфоровых (ОПН) или полимерных (ОПНп) корпусах (покрышках) на основе оксидно-цинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной нейтралью класса напряжения 6 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.
| Ограничитель перенапряжений | Ограничитель перенапряжений |
|
|
|
Ограничитель перенапряжений OПНп ― 6 УХЛ1
Основные технические характеристики ограничителей перенапряжений ОПН-6 и ОПНп-6
| Параметр ограничителя | ОПНп ― 6 УХЛ2 | ОПН ― 6 УХЛ1 | ОПНп ― 6 УХЛ1 |
| Номинальное напряжение, кВ | 6,0 | ||
| Наибольшее рабочее напряжение, кВ | 6,0; 6,6; 6,9; 7,2; 7,6 | ||
| Остающееся напряжение при импульсном токе 1,2/2,5 мс с амплитудой 300 А, не более, кВ | 16.0 | 16.0 | 16.0 |
| Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой: 1000 А, не более, кВ 5000 А, не более, кВ |
| ||
| Пропускная способность: 8/20 мкс с амплитудой, А 1,2/2,5 мс с амплитудой, А |
| ||
| Масса не более, кг | 1,0 | 2,9 | 1,2 |
| Обозначение технических условий | ТУ 3414-004-31911579-2007 | ||
| Высота,мм | 120 | 200 | 205 |
| Длина пути утечки внешней изоляции, см, не менее | 19,2 | 18 | 22.5 |
НОВИНКА!!! ОПН для замены разрядников. Продукция сертифицирована!
Назначение ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1
Ограничители перенапряжений ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1 предназначены для защиты от грозовых и коммутационных перенапряжений электрооборудования сетей с изолированной нейтралью переменного тока частоты 50 Гц классов напряжения 6 и 10 кВ. Ограничители используются для замены устаревшего оборудования ― вентильных разрядников РВО.
| Ограничитель перенапряжений
| Ограничитель перенапряжений
|
|
|
|
Пример расшифровки условного обозначения ограничителя ОПН-6-РВО УХЛ1:
О ― ограничитель;
П ― перенапряжений;
Н ― нелинейный;
6 ― класс напряжения сети, кВ;
РВО ― исполнение – для замены вентильных разрядников РВО;
УХЛ ― климатическое исполнение по ГОСТ 15150;
1 ― категория размещения по ГОСТ 15150.
Основные технические характеристики ограничителей перенапряжений ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1
Таблица 1 ― Основные характеристики ОПН
|
| Тип ограничителя | |
| Параметр | ОПН-6-РВО УХЛ1 | ОПН-10-РВО УХЛ1 |
| Класс напряжения сети, кВ | 6 | 10 |
| Наибольшее длительно допустимое рабочее напряжение Uнр, кВ | 7,6 | 12,7 |
| Номинальный разрядный ток 8/20 мкс, кА | 5 | 5 |
| Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой: ― 125 А, кВ, не более ― 250 А, кВ, не более ― 500 А, кВ, не более | 17,8 18,6 19,7 | 29,5 31,0 32,8 |
| Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой: ― 2500 А, кВ, не более ― 5000 А, кВ, не более ― 10000 А, кВ, не более | 23,3 25,2 28,4 | 38,9 42,1 47,5 |
| Амплитуда тока пропускной способности, А | 250 | 250 |
| Амплитуда импульса большого тока 4/10 мкс, кА | 65 | 65 |
| Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более | 25,7 | 43,5 |
| Удельная рассеиваемая энергия при воздействии прямоугольного импульса тока 2000 мкс с амплитудой 250 А, кДж/кВ | 1,9 | 1,9 |
Таблица 2 ― Длина пути утечки и значения испытательных напряжений ОПН 6-10 кВ
Ограничители перенапряжений ОПН -10; 6 кВ / ОПН-РВО
