Цену уточняйте
Камеры КСО предназначены для комплектации распределительных устройств напряжением 6 или 10 кВ переменного тока 50Гц с изолированно нейтралью.
КСО-306-12В вводная
Комплектация
НТМИ+ РВЗ+ПН+ ОПН-10
Габариты: 8008002200 мм
Камеры могут быть укомплектованы шинными мостами.
Комплектация и габариты могут быть изменены по тех заданию заказчика
Вид климатического исполнения по У3 по ГОСТ 15150.

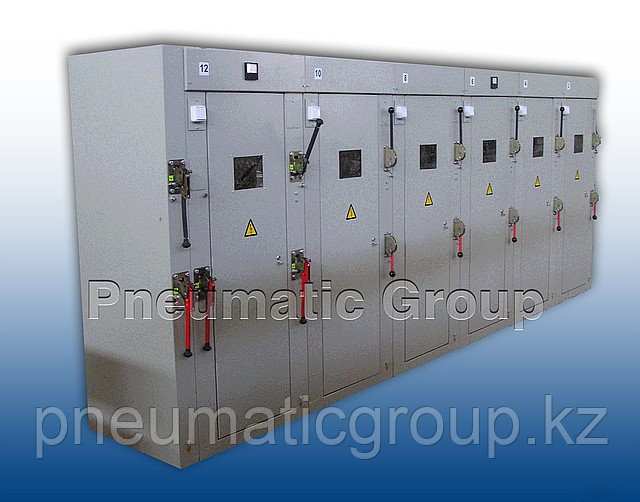

Камеры КСО представляют собой металлическую конструкцию,сваренную из гнутых стальных профилей.
Внутри камер размещена аппартура главных цепей. На фасаде установлены привода выключателей и разъединителей,а также аппаратура цепей управления защиты и сигнализации,которая размещена на двери. Доступ в высоковольтный отсек обеспечивается при открывании двери и съеме металлическиго экрана со смотровым окном. Сборные шины установлены в верхней части камер КСО и расположены в вертикальной и горизонтальной плоскостях. Во избежание ошибочных операций при обслуживании и ремонте РУ на камерах предусмотрены электрические и механические блокировки.При двухрядном расположении камер КСО в помещении РУ на камерах устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию,собранную из уголков с устанвкой на них изоляторов,шин и шинодержателей.При необходимости устанавливаются разъединители.
Камеры КСО-306 предназначены для приема и распределения электрической энергии в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.
Камеры КСО-306ШВВ предназначены для обеспечения высоковольтного ввода для различных установок на напряжение 6 и 10 кВ.
Климатическое исполнение У и Т, категория размещения 3 по ГОСТ 15150. Номинальные значения климатических факторов по ГОСТ 15150 и ГОСТ 15543.1. При этом:
КСО-306 ХХХ-ХХ-ХХХ ХХ ХХ | Камера |
КСО-306 ХХХ-ХХ-ХХХ ХХ ХХ | Сборная |
КСО-306 ХХХ-ХХ-ХХХ ХХ ХХ | Одностороннего обслуживания |
КСО-306 ХХХ-ХХ-ХХХ ХХ ХХ | Серия и год разработки |
КСО-306 ХХХ-ХХ-ХХХ ХХ ХХ | ШВВ - шкаф высоковольтного ввода (указывается для КСО-306ШВВ) |
КСО-306 ХХХ-ХХ-ХХХ ХХ ХХ | Обозначение конструктивного исполнения схемы главных цепей |
КСО-306 ХХХ-ХХ-ХХХ ХХ ХХ | Номинальный ток |
КСО-306 ХХХ-ХХ-ХХХ ХХ ХХ | Номинальное напряжение: 06 – 6 кВ, 10 - 10 кВ |
КСО-306 ХХХ-ХХ-ХХХ ХХ ХХ | Климатическое исполнение и категория размещения ГОСТ 15150 и ГОСТ 15541.2 |
Основные | |
---|---|
Производитель | Инвольт |
Страна производитель | Казахстан |
