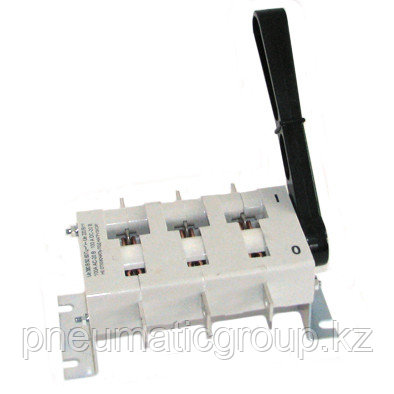

Выключатель разъединитель ВР32 в Казахстане

ОБЛАСТИ ПРИМЕНЕНИЯ

▪ Подстанции трансформаторные комплектные КТП

- для городских электрических сетей;

- для сельского хозяйства;

- общепромышленного назначения;

- для нужд железной дороги;

- для нужд нефтеперерабатывающего комплекса.

▪ Камеры сборные одностороннего обслуживания серии КСО

▪ Главные распределительные щиты ГРЩ

▪ Конденсаторные установки

▪ Шкафы ввода и распределения

- панели распределительных устройств ЩО;

- устройства вводно-распределительные ВРУ жилых,

общественных и промышленных зданий;

- шкафы распределительные серии ПР;

- шкафы ввода, учета и распределения электроэнергии;

- шкафы управления освещением.

▪ Ящики управления

- устройства комплектные низковольтные управления и распределения энергии;

- ящики силовые Я8;

- ящики ввода и управления освещением.

▪ Щитки ввода, распределения и учета

- щитки раcпределения энергии ЩРО;

- щитки осветительные ЩО;

- щитки учетно-распределительные этажные ЩУР;

- щитки этажные защитные ЩЭ;

- щитки гаражные ЩГ.

▪ Домостроительный и коммунальный комплекс и т.д.

ПРЕИМУЩЕСТВА ВНК В ЭКСПЛУАТАЦИИ

▪ Контактная система уникальной самозачищающейся конструкции

▪ Наличие механизма мгновенного отключения

▪ Наличие двойного отключения каждой фазы

▪ Применение механически прочных и не поддерживающих

горение пластических материалов

▪ Токоведущие элементы из высококачественной электротехнической

меди марки М1

▪ Конструкция контактных выводов с гальваническим покрытием

оловянирование толщиной 6 микрон обеспечивает присоединение медных

и алюминиевых проводников и шин с помощью резьбовых соединений

▪ Прозрачная защитная крышка позволяет наблюдать за

положением главных контактов

▪ В рукоятке привода применена механическая

блокировка в отключенном положении

▪ Возможность регулирования длины телескопического вала рукоятки

позволяет встраивать аппараты в оболочки различной глубины

▪ Корпус из полиэфирного стеклонаполненного премикса ВМС,

который обладает высокой теплостойкостью, трекингостойкостью,

хорошими прочностными и электроизоляционными свойствами.

Назначение

Выключатели-разъединители (выключатели нагрузки) серии ВНК предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии, могут быть использованы в качестве главных и аварийных выключателей.

Условия эксплуатации

Высота над уровнем моря не более 2000 м

Температура окружающего воздуха от – 60 °С

до +40 °С для исполнения УХЛ и от –10 °С до

+45 °С для исполнения Т по ГОСТ 15150-69

Группа условий эксплуатации М4

по ГОСТ17516.1-90

Степень загрязнения окружающей среды – 3

Рабочее положение в пространстве – любое.

Номинальный режим работы продолжительный.

Срок службы аппаратов 8,5 лет.

Гарантийный срок эксплуатации 3 года со дня ввода

аппаратов в эксплуатацию.

Структура идентификационного обозначения

Конструкция

Основными узлами аппарата (рис.1) являются подвижные и неподвижные контакты и механизм мгновенного действия. Корпус аппарата состоит из верхнего и нижнего блоков, стянутых винтами. В верхней части корпуса имеется прозрачная защитная крышка, позволяющая наблюдать за положением контактов. В нижнем блоке корпуса установлены неподвижные ножевые контакты, компактные дугогасительные камеры и ползун с установленными в него подвижными контактами. Включение и отключение аппарата производится с помощью фронтальной рукоятки посредством механизма мгновенного действия, перемещающего ползун с подвижными контактами параллельно плоскости монтажа аппарата. Скорость срабатывания механизма не зависит от скорости движения руки оператора, тем самым обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.

Выключатели-разъединители серии ВНК-41(43) в зависимости от расположения рукоятки привода собираются

по схеме:

- с правым расположением - 3 полюса + привод + 1 полюс (3+1)

- с левым расположением - 1 полюс + привод + 3 полюса (1+3)

- с центральным расположением - 2 полюса + привод + 2 полюса (2+2)
