ОБЛАСТИ ПРИМЕНЕНИЯ
▪ Подстанции трансформаторные комплектные КТП
- для городских электрических сетей;
- для сельского хозяйства;
- общепромышленного назначения;
- для нужд железной дороги;
- для нужд нефтеперерабатывающего комплекса.
▪ Камеры сборные одностороннего обслуживания серии КСО
▪ Главные распределительные щиты ГРЩ
▪ Шкафы ввода и распределения
- панели распределительных устройств ЩО;
- устройства вводно-распределительные ВРУ жилых,
общественных и промышленных зданий;
- шкафы распределительные серии ПР;
- шкафы ввода, учета и распределения электроэнергии;
- шкафы управления освещением.
▪ Ящики управления
- устройства комплектные низковольтные управления и распределения энергии;
- ящики силовые Я8;
- ящики ввода и управления освещением.
▪ Щитки ввода, распределения и учета
- щитки раcпределения энергии ЩРО;
- щитки осветительные ЩО;
- щитки учетно-распределительные этажные ЩУР;
- щитки этажные защитные ЩЭ;
- щитки гаражные ЩГ.
▪ Домостроительный и коммунальный комплекс и т.д.
ПРЕИМУЩЕСТВА ВНК В ЭКСПЛУАТАЦИИ
▪ Контактная система уникальной самозачищающейся конструкции
▪ Наличие механизма мгновенного отключения
▪ Наличие двойного отключения каждой фазы
▪ Применение механически прочных и не поддерживающих
горение пластических материалов
▪ Токоведущие элементы из высококачественной электротехнической
меди марки М1
▪ Конструкция контактных выводов с гальваническим покрытием
оловянирование толщиной 6 микрон обеспечивает присоединение медных
и алюминиевых проводников и шин с помощью резьбовых соединений
▪ Прозрачная защитная крышка позволяет наблюдать за
положением главных контактов
▪ В рукоятке привода применена механическая
блокировка в отключенном положении
▪ Возможность регулирования длины телескопического вала рукоятки
позволяет встраивать аппараты в оболочки различной глубины
▪ Корпус из полиэфирного стеклонаполненного премикса ВМС,
который обладает высокой теплостойкостью, трекингостойкостью,
хорошими прочностными и электроизоляционными свойствами.
Назначение

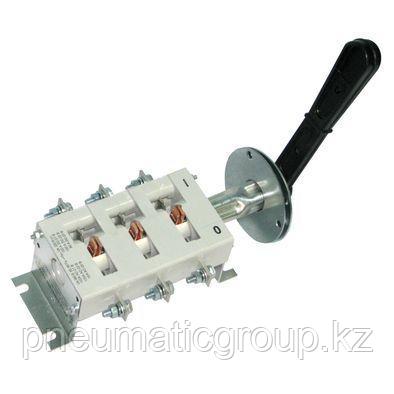

Выключатели-разъединители (выключатели нагрузки) серии ВНК предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии, могут быть использованы в качестве главных и аварийных выключателей.
Условия эксплуатации
Высота над уровнем моря не более 2000 м
Температура окружающего воздуха от – 60 °С
до +40 °С для исполнения УХЛ и от –10 °С до
+45 °С для исполнения Т по ГОСТ 15150-69
Группа условий эксплуатации М4
по ГОСТ17516.1-90
Степень загрязнения окружающей среды – 3
Рабочее положение в пространстве – любое.
Номинальный режим работы продолжительный.
Срок службы аппаратов 8,5 лет.
Гарантийный срок эксплуатации 3 года со дня ввода
аппаратов в эксплуатацию.
Структура идентификационного обозначения
Конструкция
Основными узлами аппарата (рис.1) являются подвижные и неподвижные контакты и механизм мгновенного действия. Корпус аппарата состоит из верхнего и нижнего блоков, стянутых винтами. В верхней части корпуса имеется прозрачная защитная крышка, позволяющая наблюдать за положением контактов. В нижнем блоке корпуса установлены неподвижные ножевые контакты, компактные дугогасительные камеры и ползун с установленными в него подвижными контактами. Включение и отключение аппарата производится с помощью фронтальной рукоятки посредством механизма мгновенного действия, перемещающего ползун с подвижными контактами параллельно плоскости монтажа аппарата. Скорость срабатывания механизма не зависит от скорости движения руки оператора, тем самым обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
Выключатели-разъединители серии ВНК-41(43) в зависимости от расположения рукоятки привода собираются
по схеме:
- с правым расположением - 3 полюса + привод + 1 полюс (3+1)
- с левым расположением - 1 полюс + привод + 3 полюса (1+3)
- с центральным расположением - 2 полюса + привод + 2 полюса (2+2)
Основные атрибуты | |
---|---|
Страна производитель | Россия |
