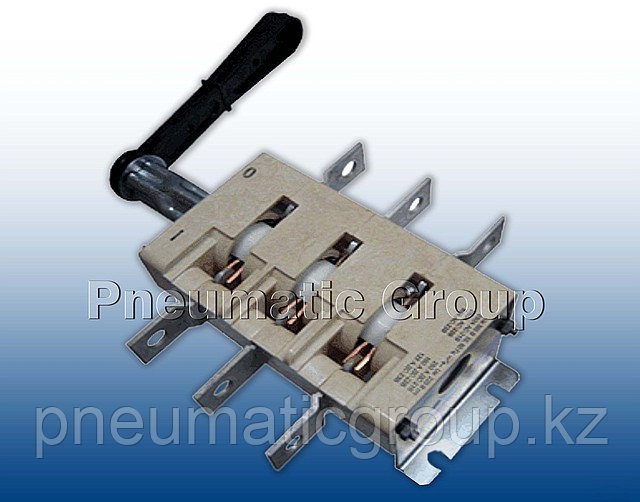

Рубильник ВР32-35В 31250-32 УХЛ3 Коренево 250А

Рубильник ВР32-35В 31250-32 УХЛ3 Кореневой 250А

Рубильник cерии ВР 32

Рубильники серии ВР 32 предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В, номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.

Описание

Предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В номинальной частоты 50 и 60 Гц и постояного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.

Обозначение моделей

ВР 32 - Х1 Х2 Х3 Х4 Х5 Х6 Х7 Х8
ВР - вид аппарата
32 - номер серии
Х1 - номинальный ток (31-100А; 35-250А; 37-400А; 39-630А)
Х2 - обозначение съемности рукоятки (А-несъемная; В-съемная)
Х3 - число полюсов и число направлений (1-однополюсный на одно направление; 2-двухполюсный на одно направление; 3-трехполюсный на одно направление; 4-четырехполюсный на одно направление; 5-однополюсный на два направления; 6-двухполюсный на два направления; 7-трехполюсный на два направления; 8-четырехполюсный на два направления)
Х4 - наличие или отсутствие дугогасительных камер (0-отсутствие дугогасительных камер; 1-наличие дугогасительных камер)
Х5 - расположение плоскости присоединения внешних зажимов контактных выводов (1-параллельно плоскости монтажа; 2-перпендикулярно плоскости монтажа; 3-комбинированное:ввод параллельно, вывод перпендикулярно плоскости; 4-комбинированное: ввод перпендикулярно, вывод параллельно плоскости монтажа)
Х6 - вид рукоятки ручного привода (0-без рукоятки; 2-боковая рукоятка; 3-передняя поворотная рукоятка; 4-передняя смещенная рукоятка; 5-боковая смещенная рукоятка)
Х7 - наличие или отсутствие вспомогательных контактов (0-без вспомогательных контактов; 1-со вспомогательными контактами)
Х8 - степень защиты со стороны рукоятки привода (00-IP00; 32-IP32; 54-IP54)

Примечание

При выборе рубильника по номинальному току следует учитывать категорию его применения в соответствии с характером его нагрузки.
В ряде установок, подлежащих профилактическому ремонту под напряжением, по соображениям техники безопасности требуется применение рубильников с видимым разрывом.
