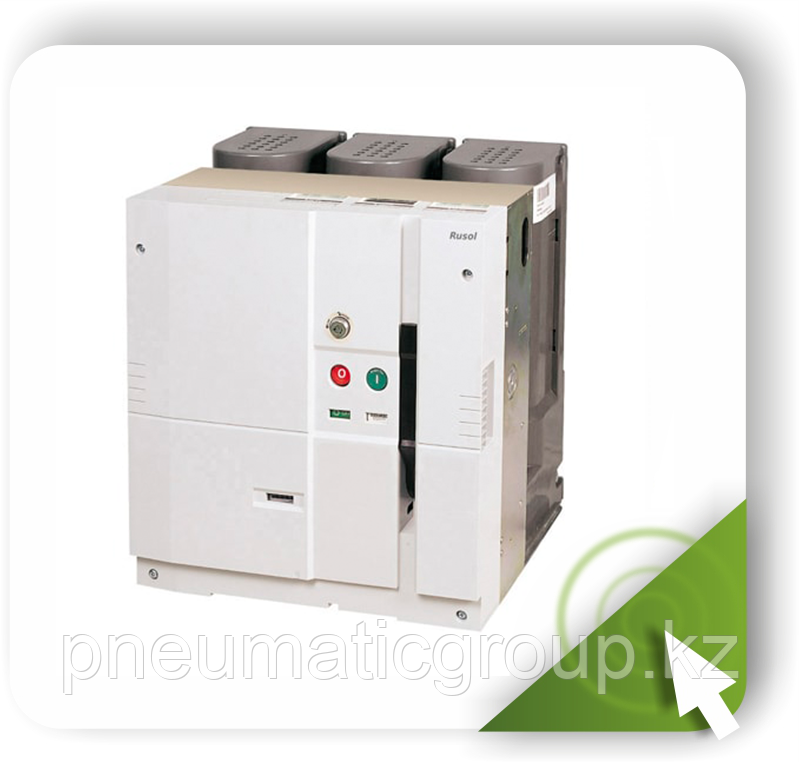

Вакуумный выключатель

 Техническая спецификация вакуумных выключателей AVL-1200.

1. Технические характеристики вакуумных выключателей с номинальным напряжением 12 кВ:

1.1. Номинальный ток: 1250А;

1.2. Номинальное напряжение: 12кВ;

1.3. Номинальный ток отключения: 25 кА;

1.4. При номинальном токе отключения «В-О»: не менее 30 циклов;

1.5. Напряжение управления: 220-250В ADC (постоянного и переменного тока);

1.6. Номинальная наибольшая отключающая способность: не менее 520 МВА;

1.7. Собственное время отключения: не более 40 мс;

1.8. Время включения без нагрузки: не более 60 мс;

1.9. Нормальный коммутационный цикл (АПВ): О – 0,3с – ВО – 15с – ВО;

1.10. Полное время отключения: 3 периода промышленной частоты;

1.11. Тип контакта ВДК (вакуумная дугогасительная камера): лепестки (спиральные вырезы);

1.12. Тип привода вакуумного выключателя: моторно-пружинный привод

1.13. Расстояние между центрами полюсов: 150/210 мм;

1.14. Контакт (блок контактов) вакуумного выключателя: 4/10 замкнутых, 4/10 разомкнутых;

1.15. Габариты вакуумного выключателя 150мм с учетом всех выпирающих конструкций: высота 512,5 мм, ширина 570 мм, глубина 501,5 мм;

1.16. Масса вакуумного выключателя: 66 кг;

1.17. Соответствует стандартам – Международной Электротехнической Комиссии (МЭК 62271-100) по классам M2, C2, E2 (перечень 3).

2. Вакуумный выключатель отвечает данным требованиям эксплуатации:

2.1. В части воздействия внешних механических факторов (тряски, вибрации) по уровню вибрации: не менее 1,6G;

2.2. Верхнее рабочее значение температуры окружающего воздуха: не менее + 50 °С (с учетом превышения температуры в КРУ или КСО);

2.3. Нижнее рабочее значение температуры окружающего воздуха: не более - 40 °С без дополнительного обогрева выключателя и/или его привода;

2.4. Верхнее значение относительной влажности воздуха: 95 %;

2.5. Сохраняет способность к отключению при просадке или потере оперативного питания, для неоперативного включения при потере оперативного питания возможна поставка 2-х катушек дешунтирования 1А/5А.

2.6. Вакуумные выключатели не требуют проведения средних и капитальных ремонтов в течение всего срока их службы.

3. Комплектность поставки. Комплектация вакуумного выключателя включает в себя:

3.1. Коммутационный модуль, рассчитанный на работу в сетях напряжением 10- 12кВ, на ток 1250А;

3.2. Ручка взвода пружины (по 1 шт на каждый выключатель);

3.3. Счетчик циклов коммутаций (по 1 шт. на каждый выключатель);

3.6. Паспорт (по 1 шт. на каждый выключатель).
